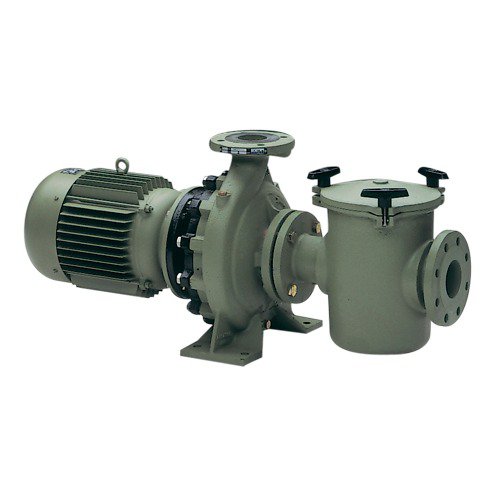

Насос для бассейнов центробежные Aral C-1500, 115 м3/ч, подключ. 110 мм, 380, 660 В, 5,5 кВт, Арт. 01216

Описание
Подробнее

ХАРАКТЕРИСТИКИ- Поток насоса, м3/ч 115- Мощность насоса, л.с. 7.5- Давление насоса, м вод.ст. 10- Тип (Насосы) центробежный- Название насоса Aral- Напряжение насоса, В 400/690- Частота насоса, Гц 50- Потребляемая мощность, кВт 5.5- Длина м 1.25- Ширина м 0.5- Высота м 0.75- Всасывание DN 100-4” для трубы диаметром 110 мм- Выпуск DN 80-3” для трубы диаметром 90 мм-

Производитель: не указан

Насос для бассейнов центробежные Aral C-1500, 115 м3/ч, подключ. 110 мм, 380, 660 В, 5,5 кВт, Арт. 01216

Инструкция насоса для бассейнов центробежный Aral C-1500, 115 м3/ч, 380, 660 В, 5,5 кВт, Арт. 01216 скачать

Деталировка насоса для бассейнов центробежный Aral C-1500, 115 м3/ч, 380, 660 В, 5,5 кВт, Арт. 01216 скачать

Автокад насоса для бассейнов центробежный Aral C-1500, 115 м3/ч, 380, 660 В, 5,5 кВт, Арт. 01216 скачать

ХАРАКТЕРИСТИКИ

Поток насоса, м3/ч 115

Мощность насоса, л.с. 7.5

Давление насоса, м вод.ст. 10

Материал насоса чугунный

Префильтр входит да

Тип (Насосы) центробежный

Название насоса Aral

Напряжение насоса, В 400/690

Частота насоса, Гц 50

Насосы для морской воды нет

Потребляемая мощность, кВт 5.5

Длина м 1.25

Ширина м 0.5

Высота м 0.75

Литой чугунный насос. Механическое уплотнение из нержавеющей стали. Защита мотора IP-55. Вал из нержавеющей стали AISI- 316. Корзина сетчатого фильтра из нержавеющей стали AISI-316. 1.450 об/мин. Соединения PN 16 в соответствии с DIN 2501.
Доступен также с бронзовым импеллером.

Мощность 5.5 кВт (7.5 л.с.) Соединение s
Всасывание DN 100-4” для трубы диаметром 110 мм
Выпуск DN 80-3” для трубы диаметром 90 мм

Высота водяного столба, м	m.w.h.	8	10	12	14	16	18
Расход, м3/ч	м3/ч	-	115	101	87	70	0

	Код	Стандартная упаковка	Стандартный вес, кг	Стандартный объем, м3
Напряжение 230/400 В III	01215	1	170.0	0.407
Напряжение 400/690 В III	01216	1	170.0	0.407

Насос Aral C-1500, технические характеристики

Размеры насоса для бассейнов центробежный Aral C-1500, 115 м3/ч, 380, 660 В, 5,5 кВт, Арт. 01216

Код	Напряжение В	Ток в А		Мощность		Всасывающие соединение					Выпускные соединение
		III 230 В	III 400 В	кВт	лс	Da (мм )	DNa	Pa (мм )	Qa		Di (мм )	DNi	Pi (мм )	Q
									N°	∅ (мм )				N°	∅(мм )
01208	230/400	9.8	5.7	2.20	3	185	65-21/г"	145	8	18	165	50-2”	125	4	18
01209	230/400	12.1	7	3	4	200	80-3”	160	8	18	185	65-21/г"	145	4	18
01210	400/690	-	7
01211	230/400	17	9.7	4	5.5	200	80-3”	160	8	18	185	65-21/2°	145	4	18
01212	400/690	-	9.7
01213	230/400	21.3	12.3	5.5	7.5	200	80-3”	160	8	18	185	65-21/2°	145	4	18
01214	400/690	-	12.3
01215	230/400	21.3	12.3	5.5	7.5	220	100-4”	180	8	18	200	80-3”	160	8	18
01216	400/690	-	12.3
01217	230/400	28.4	16.4	7.5	10	220	100-4”	180	8	18	200	80-3”	160	8	18
01218	400/690	-	16.4
01219	230/400	32.9	19	9.20	12.5	250	125-5”	210	8	18	220	100-4”	180	8	18
01220	400/690	-	19
01221	230/400	42	24	11	15	250	125-5”	210	8	18	220	100-4”	180	8	18
01222	400/690	-	24
*01223	230/400	53.7	32	15	20	285	150-6”	240	8	22	250	125-5"	210	8	18
*01224	400/690	-	32
*01225	230/400	67.5	39	18.40	25	285	150-6”	240	8	22	250	125-5"	210	8	18
*01226	400/690	-	39

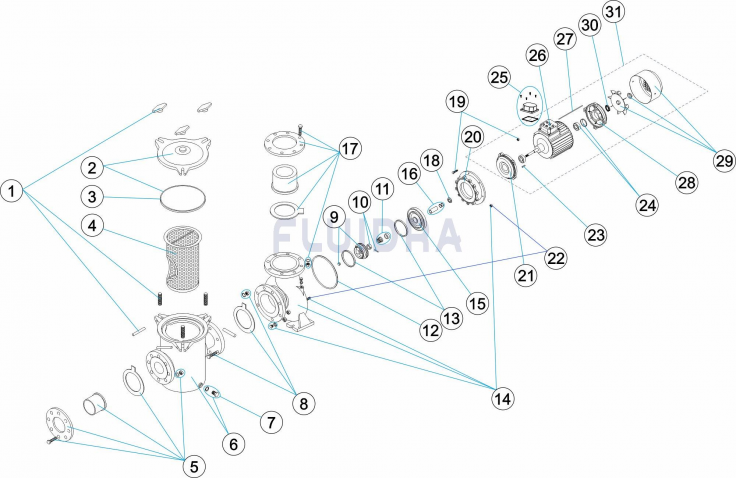

Деталировка насоса для бассейнов центробежный Aral C-1500, 115 м3/ч, 380, 660 В, 5,5 кВт, Арт. 01216

№ Артикул Наименование

1 4405020201 Крепление крышки префильтра для насосов "Aral С-3000", "Baikal С-3000", "Aral С-1500"

2 4405020202 Крышка префильтра с резинкой для насосов "Aral С-1500", "Aral С-3000"

3 4405020255 Уплотнительное кольцо крышки д. 232x8 для насосов "Aral C-3000", "Baikal C-3000"

4 4405020203 Корзина префильтра для насосов "Aral С-3000", "Baikal С-3000", "Aral С-1500"

5 4405020258 Фитинг соединительный д. 110 для насосов "Aral С-1500", "Aral С-3000", "Baikal С-3000", "Kivu", 5,5-10 л.с.

6 4405020205 Префильтр для насосов "Aral С-1500", "Aral С-3000", 5,5-10 л.с.

7 4405020232 Болт(бронза) крышки префильтра для насосов "Aral С-1500", "Baikal С-3000", "Aral SP-3000", "Baikal SP-3000"

8 4405020209 Крепёжный комплект префильтра для насосов "Aral С-1500", "Baikal С-3000", "Aral С-3000", 7,5-10 л.с.

9 4405020417 Импеллер для насосов "Aral С-1500", 7,5 л.с.

9 4405020004 Импеллер для насосов "Aral С-1500", 7,5 л.с. 60 Гц

9 4405050003 Импеллер(бронза) для насосов "Aral С-1500", 7,5 л.c.

9 4405050004 Импеллер(бронза) для насосов "Aral С-1500", 7,5 л.с.

10 4405020512 Расширительное кольцо для насосов "Aral С-1500, 5,5-15 л.с.

11 4405020511 Сальник для насосов "Aral С-1500"

12 4405020405 Уплотнение кольцо корпуса 277x262x0,5 для насосов "Aral С-1500", 5,5-15 л.с.

14 4405020412 Корпус насоса для насосов "Aral С-1500", 7,5-10 л.с.

15 4405020427 Крышка корпуса для насоса "Aral C-1500", 5,5-10 л.с.

16 4405020440 Муфта защиты вала для насосов "Aral С-1500", 5,5-15 л.с.

17 4405020257 Фитинг соединительный д. 90 для насосов "Aral С-1500", "Aral С-3000", "Baikal С-3000", 3-5,5 л.с.

18 4405020008 Шайба дефлектора 32x55x3 для насоса "Aral C-1500" 5,5-15 л.с.

19 4405020432 Болты корпуса для насоса "Aral C-1500", 4-12,5 л.с.

20 4405020430 Корпус для насоса "Aral C-1500", 5,5-12,5 л.с.

21 4405020254 Передняя крышка электродвигателя для насосов "Aral С-1500", 7,5-12,5 л.с.

22 4405020519 Винты крепления задней крышки для насосов "Aral C-1500", 20-25 л.с.

23 4405020314 Штифт вала ротора для насосов "Aral С-1500"

24 4405020240 Подшипник для насосов "Baikal", 7,5-15 л.с.

25 4405020249 Соединительная коробка для насосов "Baikal C-3000" 7,5-15 л.с., в сборе

26 4405010686 Клеммник (T.132) для насосов "Aral С-1500", "Aral С-3000", "Baikal С-3000", "Kivu"

27 4405020251 Шпильки электродвигателя для насосов "Aral С-3000", "Baikal С-3000", "Aral С-1500", 7,5-15 л.с.

28 4405020243 Задняя крышка электродвигателя для насосов "Aral С-1500", "Aral С-3000", "Baikal С-3000", 7,5-12,5 л.с.

29 4405020246 Вентилятор охлаждения с защитной крышкой для насосов "Aral", "Baikal", 7,5-15 л.с.

30 4405010387 Прокладка между пропеллером и крышкой электродвигателя для насосов "Aral С-1500", "Kivu", 7,5-10 л.с.

31 01214R0200IE2 Электродвигатель для насосов "Aral C-1500", 4 л.с. 230/400В

Код	Мощность		Размеры (мм)
Код	кВт	лс	A	B	C	C1	E	F	G	I	J	K	L	M	O
01208	2.20	3	482	200	160	-	70	212	100	14	432	270	880	94	360
01209 01210	2.95	4	482	225	180	-	95	250	125	14	419	310	880	50	405
01211 01212	4	5.5	484	253	196	-	120	280	162	18	403	333	967	34	449
01213 01214	7.5	7.5	484	253	196	-	120	280	162	18	403	410	1044	39	449
01215 01216	7.5	7.5	514	282	193	-	120	315	162	18	433	410	1072	69	486
01217 01218	7.5	10	514	282	193	-	120	315	162	18	433	450	1112	69	486
01219 01220	9.20	12.5	522	280	224	-	120	315	162	18	441	450	1128	77	504
01221 01222	11	15	522	280	224	-	120	315	162	18	441	490	1188	77	504
01223 01224	*15	20	747	356	255	507	120	315	158	18	668	520	1438	87	611
01225 01226	*18.40	25	747	356	255	507	120	315	158	18	668	555	1473	87	611
