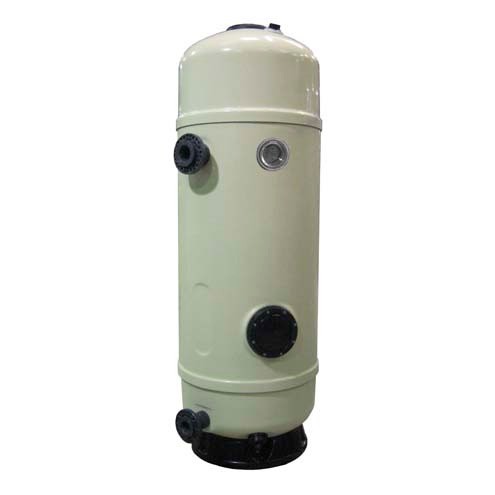

ФИЛЬТР NORMA Ø 1200 ММ, 34 М3/Ч, С ПОДКЛЮЧЕНИЕМ 140-140 ММ Арт 08145

Описание
Подробнее

ХАРАКТЕРИСТИКИ- Диаметр фильтра,мм 1200- Производительность фильтра, м3/ч 34- Высота засыпки фильтра, м 1.2- Соединение с фильтром, мм/дюйм 140-140- Тип фильтра (материал) ламинированный- Название фильтра Norma- Дaвление фильтра, бар 2.5- Скорость фильтрации, м3/ч/м2 30- Вентильная группа/вентили без вентиля/группы- Тип подключения фильтра боковое- Коллектор фильтра пластина с соплами- Цвет фильтра бежевый- Смешанный слой: антрацит 0,8 – 1,6 мм (л) 564- Смешанный слой: песок 0,4 – 0,8 мм (кг) 611- Смешанный слой: гравий 1 – 2 мм (кг) 175- Смешанный слой: гравий 3 – 5 мм (кг) 175- Длина м 1.24- Площадь м2 0.015- Ширина м 1.24- Высота м 2.64-

Производитель: не указан

ФИЛЬТР NORMA Ø 1200 ММ, 34 М3/Ч, С ПОДКЛЮЧЕНИЕМ 140-140 ММ Арт 08145

Инструкция ФИЛЬТРА NORMA Ø 800 ММ, 15 М3/Ч, 90/75 ММ Арт. 08143 скачать.

Деталировка ФИЛЬТРА NORMA Ø 800 ММ, 15 М3/Ч, 90/75 ММ Арт. 08143 скачать.

ХАРАКТЕРИСТИКИ

Диаметр фильтра,мм 1200

Производительность фильтра, м3/ч 34

Высота засыпки фильтра, м 1.2

Соединение с фильтром, мм/дюйм 140-140

Тип фильтра (материал) ламинированный

Название фильтра Norma

Дaвление фильтра, бар 2.5

Скорость фильтрации, м3/ч/м2 30

Вентильная группа/вентили без вентиля/группы

Тип подключения фильтра боковое

Коллектор фильтра пластина с соплами

Цвет фильтра бежевый

Смешанный слой: антрацит 0,8 – 1,6 мм (л) 564-

Смешанный слой: песок 0,4 – 0,8 мм (кг) 611-

Смешанный слой: гравий 1 – 2 мм (кг) 175-

Смешанный слой: гравий 3 – 5 мм (кг) 175-

Длина м 1.24

Площадь м2 0.015

Ширина м 1.24

Высота м 2.64

Корпус из многослойного стекловолокна, армированного полиэстером. Фильтрующий слой может быть однослойным или многослойным. Максимальное рабочее давление 2,5 кг/см2. Соответствует стандартам DIN 19643/19605. С пластинчатым коллектором (отверстия 0,5 мм). Комплектно с смотровым окном, загрузочным люком, боковым люком, манометром и ручными воздушным и дренажным клапаном. Верхняя крышка для песка диаметром 200 мм, и боковой люк диаметром 200 мм или 400 мм в соответствии с типом модели. Внутренние части из ПВХ и полипропилена. Болты А4 и EPDM прокладки. Опции: Внутреннее виниловое покрытие (озоноустойчивое при концентрации <0,4 ppm), рассчитанное на максимальную температуру 40°С. Стандартный цвет: слоновая кость.

Maximum working pressure 2.5 Kg/cm2

Диаметр мм	Скорость фильтрации	∅ патрубка мм	Поток**, м3/ч, 40 м3/ч/м2	Код	Стандартная упаковка	Стандартный вес, кг	Стандартный объем, м3
650	30	90-75	10	08142	1	100	1.33
800	30	90-75	15	08143	1	125	2.00
1.000	30	140-110	23	08144	1	145	3.00
1.200	30	140-140	34	08145	1	177	5.50

Размеры ФИЛЬТР NORMA Ø 1200 ММ, 34 М3/Ч, С ПОДКЛЮЧЕНИЕМ 140-140 ММ Арт 08145

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

	08142	08143	08144	08145
D (мм)	650	800	1000	1200
A (мм)	680	700	770	950
B (мм)	1660	1640	1655	1790
H (мм)	2480	2480	2490	2640
L (мм)	1200	1200	1200	1200
M (мм)	1650	1650	1980	1600
N (мм)	320	320	340	400
∅ C1 (мм)	90	90	140	140
∅ C2 (мм)	75	75	110	140
Производительность м3/ч при 30 м3/ч/м2	10	15	23	33
Многослойный
Смешанный слой: антрацит 0,8 – 1,6 мм (л)	148	250	390	564
Смешанный слой: песок 0,4 – 0,8 мм (кг)	160	271	420	611
Смешанный слой: гравий 1 – 2 мм (кг)	46	78	120	175
Смешанный слой: гравий 3 – 5 мм (кг)	46	78	120	175
ОДНО слойный
Одинарный слой: песок 0,4 – 0,8 мм (кг)	451	767	1215	1763
Одинарный слой: гравий 1 – 2 мм (кг)	46	78	120	175

Деталировка ФИЛЬТР NORMA Ø 1200 ММ, 34 М3/Ч, С ПОДКЛЮЧЕНИЕМ 140-140 ММ Арт 08145

ИДЕНТИФИКАЦИЯ ДЕТАЛЕЙ ФИЛЬТРА

Наличие, расположение и размеры деталей фильтра зависят от модели фильтра.

1. Клапан выпуска воздуха

2. Крышка для загрузки и проверки фильтрующего материала

3. Выпуск воздуха

4. Бак из полистирола, армированного стекловолокном

5. Впуск грязной воды

6. Впуск чистой воды

7. Система водяного коллектора (стержни коллектора или форсунки)

8. Основание из полистирола, армированного стекловолокном

9. Крышка для выгрузки песка и слив воды

10. Крышка для выполнения сборки фильтра

11. Фильтрующий материал

12. Смотровое стекло

13. Система распыления воды

14. Рым-болт для транспортировки фильтра (только для пустого фильтра)

15. Манометр

Установка ФИЛЬТР NORMA Ø 1200 ММ, 34 М3/Ч, С ПОДКЛЮЧЕНИЕМ 140-140 ММ Арт 08145

УСТАНОВКА

Фильтры поставляются в коробках и на поддонах в зависимости от массы и объема

фильтра. Могут возникнуть затруднения при перемещении фильтров внутри помещения.

Поэтому рекомендуется использовать для этого вилочный погрузчик, подъемный кран и т.

п.

Фильтры изготовлены из пластмассы и хорошо выдерживают внутреннее давление.

Однако они могут быть легко повреждены снаружи. Во время установки и эксплуатации

фильтров соблюдайте осторожность, чтобы не повредить их корпус, основание и

соединительные патрубки в результате внешних ударов.

Всегда используйте подходящие соединительные линии, изготовленные из пластмассы и

снабженные подходящими опорами. К соединительным патрубкам фильтра не должны

прикладываться усилия, и в них не должно быть механических напряжений.

Фильтрующий материал должен загружаться в фильтр только после окончательной

установки фильтра, и после выполнения операций, описанных в параграфе "Подготовка к

запуску".

Фильтры, как и другие компоненты оборудования бассейна, требуют регулярных

проверок. Поэтому вокруг фильтра должно быть достаточно большое свободное

пространство (см. рис. 1).

Стоимость

16 190.85 €
