Расчет манометрической высоты

Практический пример

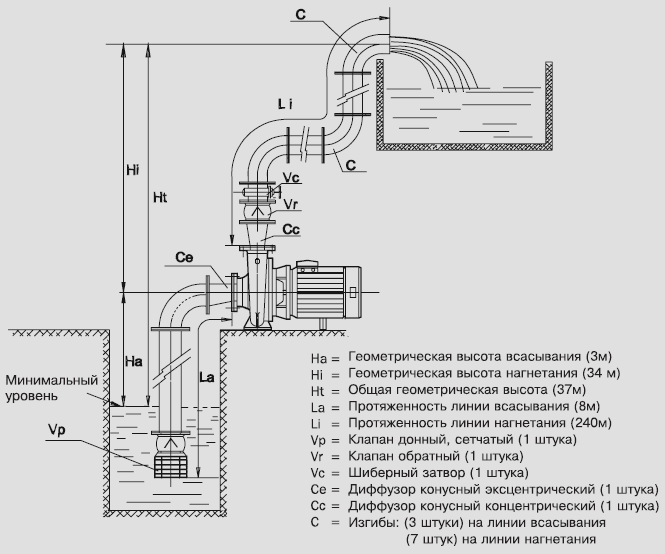

Требуется закачать 150 м3/час из колодца в резервуар, расположенный выше. Условия перекачки, согласно прилагаемому рисунку, следующие:

Расчет диаметра труб делается по формуле:

	для скоростей   1,8 и 2,5 м/сек получаем
	диаметр 172 мм, ближайший из поступающих в продажу - 200 мм.
	диаметр 146 мм, ближайший из поступающих в продажу -150 мм.

Определив диаметр чугунных труб, мы можем подсчитать по таблице потери давления.
Трубопровод всасывания диаметром  200 мм при подаче 150 м3/час дает приблизительно 1%.
Трубопровод нагнетания диаметром 150 мм при подаче 150 м3/час дает приблизительно 4%.

Манометрическая высота всасывания

Манометрическая высота нагнетания

В данном случае следует применить электронасос типа FN 80-200/300 с рабочим колесом диаметром 207 мм, способный обеспечивать подачу 150 м3/час на высоту в 52,5 метра.

ПРИМЕЧАНИЕ
С учетом того, что насос будет качать на высоту в 49 метров, требуемая высота столба жидкости над всасывающим патрубком насоса NPSH составляет 4,3 метра; следовательно, выбранный насос способен всасывать приблизительно c 5,5 метра, и в данном случае мы обеспечиваем значительный запас прочности, поскольку всасывание не превышает 3,52 метра.
